硬件设备 条码扫描器

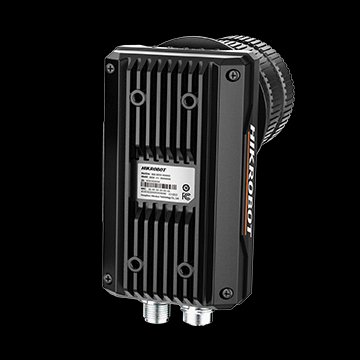

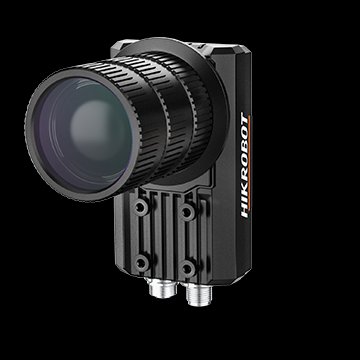

Hikrobotics 海康 MV-IDE024X-NNN 固定式读码器

ID5120工业读码器，4096 × 3072，C-Mount，28 fps，84个码/秒

产品亮点

ID5120工业读码器，4096 × 3072，C-Mount，28 fps，84个码/秒。

联系我们
企业微信扫码咨询
扫码加企业微信
快速咨询 · 方案沟通 · 项目对接
已有 0 人浏览

适用场景

条码扫描 仓储盘点 零售收银

产品简介

功能特性 选用12MP高性能全局快门Sensor，图像数据高速获取，图像质量优异 内置深度学习读码算法，可适应多种复杂工况，鲁棒性强 支持打码评级功能，ISO15415，ISO15416，ISO29158可选 支持TCP/IP、Serial、FTP、PROFINET、Ethernet/IP、MELSEC、Fins等通讯协议 集成分路可控照明模块，选择多样化 IP67防护，无惧严苛的工业应用环境

详细内容

规格参数

  • 条码类别：一维码:Code 39,Code 93,Code 128,CodaBar,EAN8,EAN13,UPCA,UPCE,ITF14,ITF25,Matrix 25,MSI,China Post,Code 11等 二维码:QR,DM等 堆叠码:PDF417等
  • 最大处理帧率：28 fps
  • 最大读取速度：84个码/秒
  • 传感器：全局快门,黑白,1”,3.2 μm × 3.2 μm
  • 分辨率：4096 × 3072
  • 曝光时间：60 μs ~ 1 sec
  • 增益：0 dB ~ 18 dB
  • 数据接口：Gigabit Ethernet(1000 Mbit/s)
  • 通讯协议：SmartSDK,TCP Client,Serial,FTP,TCP Server,Profinet,Melsec/SLMP,Ethernet/IP,ModBus,FINS
  • 数字I/O：12-pin M12接头提供电源和I/O,包含3路光耦隔离输入(LineIn 0/1/2),3路光耦隔离输出(LineOut 0/1/2),1路RS-232输入,1路RS-232输出
  • 供电：12 VDC ~ 24 VDC
  • 功耗：平均功耗:9 W@24 VDC 最大功耗:12 W@24 VDC
  • 镜头接口：C-Mount
  • 镜头罩：含镜头罩
  • 光源：不含自带光源
  • 指示灯：电源指示灯PWR,网络指示灯LNK/ACT,用户指示灯U1/U2
  • 外壳材质：金属

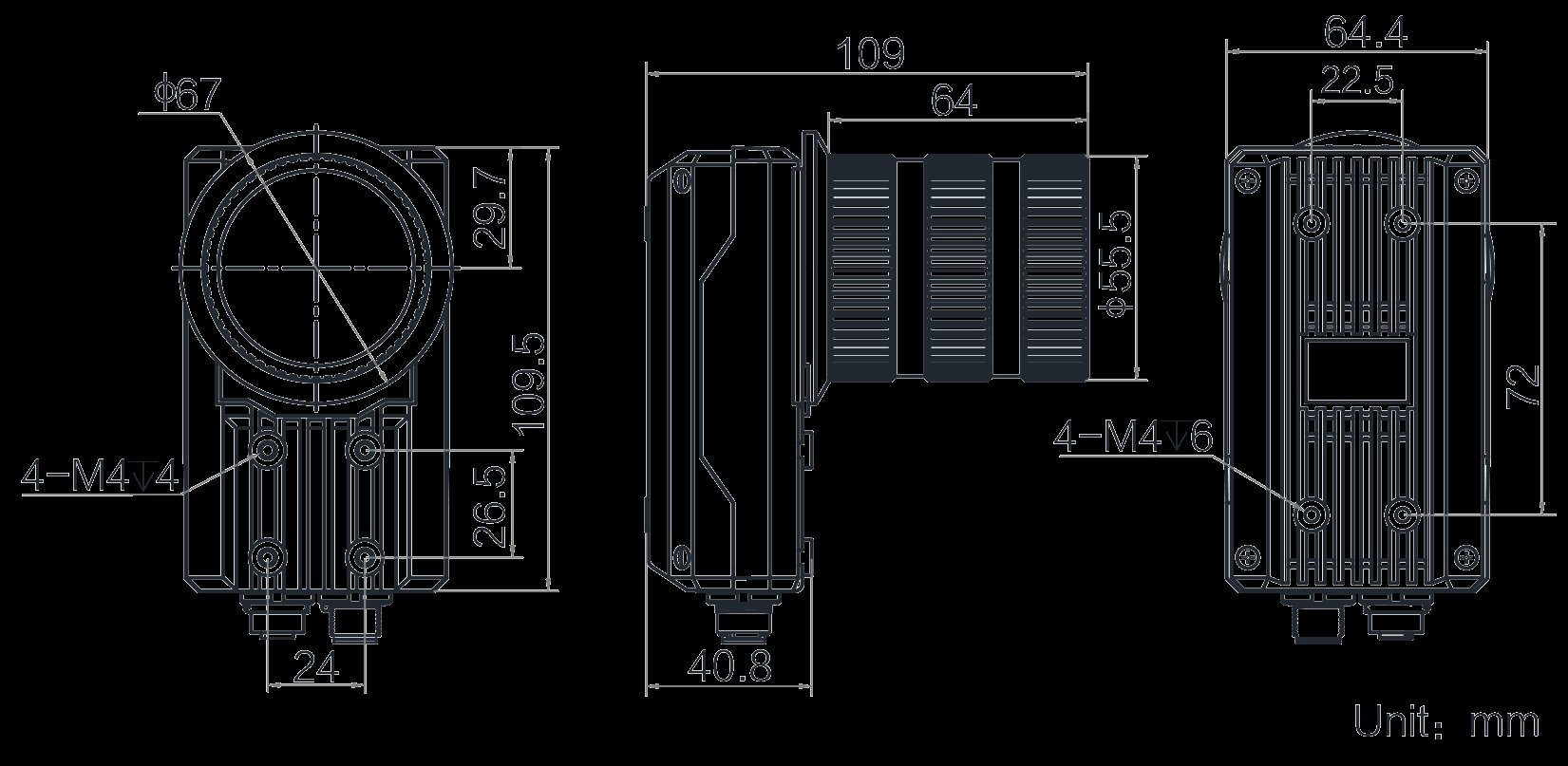

  • 外形尺寸：109.5 mm × 64.4 mm × 109 mm
  • 重量：约470 g
  • IP防护等级：IP67(正确安装适当镜头防水罩的情况下)
  • 温度：工作温度0 ~ 50°C,储藏温度-30 ~ 70°C
  • 湿度：20% ~ 95%RH无冷凝
  • 抗振动强度：裸机,10 Hz ~ 55 Hz,全振幅 1.5 mm,X、Y、Z 各方向 2 小时(IEC 60068-2-6:2007\GB/T2423.10-2019)
  • 抗冲击强度：裸机,30 g / 11 ms,半正弦波,六个轴向,每个轴向 500 次冲击(IEC 60068-2-27\GB/T 2423.5-2019)

相关资料

  • 其他：海康机器人Lua脚本指导手册V1.0.0.PDF.PDF
  • 用户手册：海康机器人全功能型工业读码器用户手册V1.2.1.pdf
  • 技术规格书：MV-IDE024X_20260309.pdf
  • 结构图纸：MV-IDE024X.zip

常见问题

查看全部常见问题

海康MV-IDE024X-NNN 固定式读码器 适合用于固定工位的条码或二维码读取、追溯、防错和物流分拣等场景。页面中可以参考它支持的码制或精度信息：一维码:Code 39,Code 93,Code 128,CodaBar,EAN8,EAN13,UPCA,UPCE,ITF14,ITF25,Matrix 25,MSI,China Post,Code 11等 二维码:QR,DM等 堆叠码:PDF417等。ID5120工业读码器，4096 × 3072，C-Mount，28 fps，84个码/秒。

读码器选型通常会重点看码制类型、最小码宽、景深、读取速度、视场和安装距离。处理能力可参考 28 fps。

从参数看，当前型号的处理能力为 28 fps。是否适合高速场景，还要结合运动速度、码尺寸、景深、光照条件和安装方式一起判断。

读取距离通常要结合镜头、视场和码尺寸一起看。如果你已经知道安装高度、输送宽度或码尺寸，可以直接据此判断当前型号是否合适。

当前型号涉及的接口或协议信息为 Gigabit Ethernet(1000 Mbit/s)。如果项目已有 PLC、WCS 或 MES 对接要求，可以继续按这个型号核对。

建议准备样码、码尺寸、移动速度、安装距离和现场光照条件，再围绕 海康MV-IDE024X-NNN 固定式读码器 做一次读码验证。这样最容易判断它是否适合正式导入。
